XK3190-D10稱重儀表使用說明書
第一章 技術參數
1、型號：XK3190-D102、準確度： III級，n=5000
3、模擬部分：
AD轉換方式： Σ-Δ轉換方式，
zui大轉換碼： 1600萬/次
轉換速度 200次/秒
輸入信號范圍： -15 ~ 30mV
非線性： ≤0.0015%FS
零點溫度漂移: ≤0.1uV/℃
供橋電源 DC 5V，120mA，可連接8個350Ω傳感器或16個700
Ω傳感器
zui高靈敏度 0.5uV/d
傳感器連接方式 采用6線式，長線自動補償
4、 顯示 7位LED，7個狀態指示符，3個電量指示燈
5、 鍵盤
數字鍵 0 ~ 9
功能鍵 25個（10個與數字鍵復合）
6、 時鐘 可顯示年、月、日、時、分、秒，自動閏年、閏月
精度 ±5s/24h，不受斷電影響。
7、 大屏幕顯示接口
傳輸方式 串行輸出方式，20mA電流環信號（恒流源輸出）
傳輸格式 11位二進制數
傳輸波特率 600
傳輸距離 ≤2000米
8、 串行通訊接口
傳輸方式 RS232/RS422（選配）
波特率 600/1200/2400/4800可選
傳輸數據格式 10位二進制數，1位起始位，8位數據位（ASCII碼），1位停止位
傳輸距離 RS232 ≤30米 RS422 ≤1200米
9、 打印接口
1） 可選配面板式漢字微打
微打參數：①.打印系統：點陣式（每行96點），采用M-150Ⅱ機頭
或TpμP-16B機頭。
②.打印用紙：普通白紙，紙寬44.5±0.5mm，厚0.07mm，
紙卷外經不大于50mm.
③.機頭壽命：0.5×106行。
④.色帶盒：色帶裝于可拆卸式色帶盒中。
2）配置標準并行打印接口，可配接ESPON LQ-300K、KX-P1131、KX-P1121等寬行打印機。
10、數據貯存 可貯存1500組車號皮重，201組貨號和中英文貨物名，100組客戶號及中英文客戶名，100組數字或中英文備注信息，可貯存1501組稱重記錄。
11、使用環境
電源 AC 220V（-15% ~ +10%）50Hz（±2%）
DC 6V/10Ah
使用溫度 0℃ ~ 40℃
儲運溫度 -25℃ ~ 55℃
相對濕度 ≤85%RH
預熱時間 10～30分鐘
保險絲 0.5A
12、外型 316×250×170
自重 約3.5公斤
第二章 安 裝 聯 接

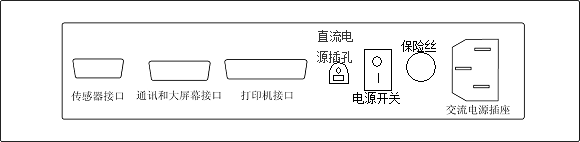

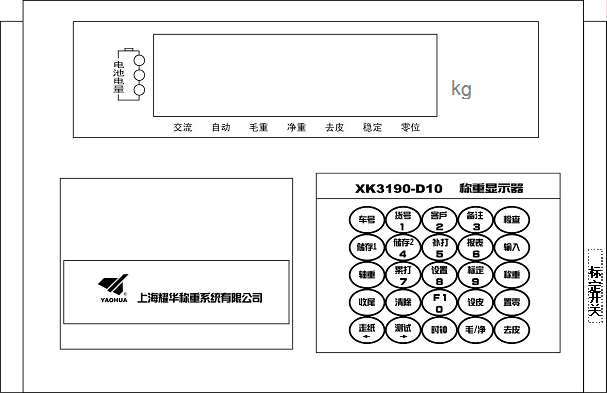

一. XK3190-D10儀表前功能示意圖和后功能示意圖 ：
XK3190-D10儀表前功能示意圖
XK3190-D10儀表后功能示意圖

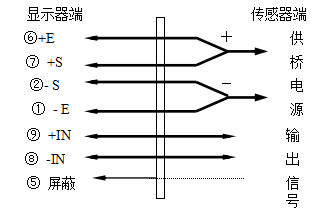

二、傳感器與XK3190-D10儀表的連接
1、傳感器的連接采用9芯插頭座。 標注了各引腳的意義。
2、如果使用四芯屏蔽電纜必須將+E與+S、-E與-S短接。
▲！傳感器與儀表的聯接必須可靠，傳感器的屏蔽線必須可靠接地。聯接線不允許在儀表通電的狀態下進行插拔，防止靜電損壞儀表或傳感器。
▲！傳感器和儀表都是靜電敏感設備，在使用中必須切實采取防靜電措施，嚴禁在秤臺上進行電焊操作或其他強電操作，在雷雨季節，必須落實可靠的避雷措施，防止因雷擊造成傳感器和儀表的損壞，確保操作人員的人身安全和稱重設備及相關設備的安全運行。
三、打印機與儀表的連接

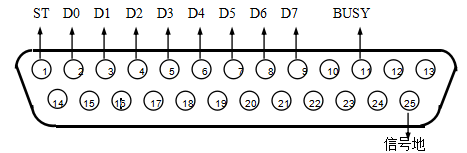

標準打印接口采用25芯RS232插座，其各引腳定義見下圖。
打印須知：
▲！打印功能必須在設置后，方可投入正常使用。
▲！儀表打印端口輸出引線與打印機聯接必須準確無誤，須使用專用的打印聯接線。倘若聯接錯誤，將損壞儀表輸出端口或打印機輸入端口，甚至損壞儀表和打印機。
▲！在使用打印機時，必須先將聯接線準確聯接，再接通儀表電源，zui后開啟打印機電源；結束使用時，必須先關閉打印機電源，再切斷儀表電源，zui后取下聯接線。倘若順序顛倒，可能損壞儀表和打印機。敬請注意！再注意?。?nbsp;
▲！由于打印機品種繁多，性能不完全相同，與儀表兼容性不一，敬請選用推薦型號的打印機。
▲！打印機必須良好接地！否則可能損壞儀表和打印機。
四、大屏幕與儀表的連接使用
▲！儀表大屏幕輸出引線與大屏幕顯示器聯接必須準確無誤，倘若聯接錯誤，將損壞儀表輸出端口或損壞大屏幕顯示器輸入端口，甚至可能嚴重損壞儀表和大屏幕顯示器，要求使用配套的專用聯接線。
1. 大屏幕顯示接口采用15芯RS232插頭座( 與串行通訊口共用一只插座 ) , 其引腳意義見圖中9、10腳。
2.大屏幕信號為20mA電流環，以二進制碼串行輸出，波特率為600 。每一幀數據有11個位，1個起始位(0)、8個數據位(低位在前 )、1個標志位、1個停止位(1)。

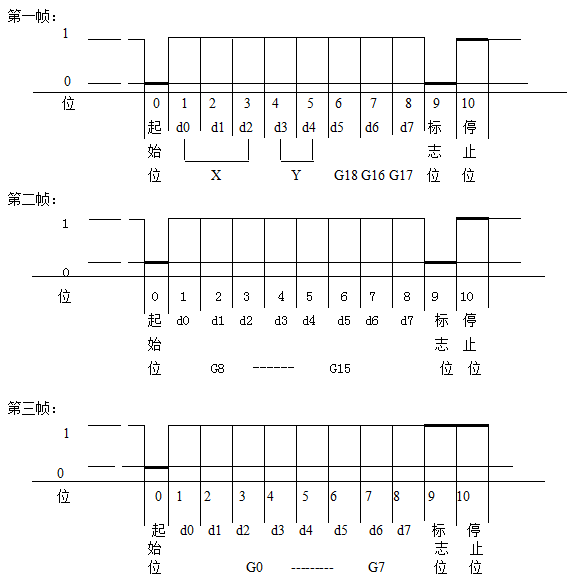

3.每隔100ms發送一組數據，每組數據包含3幀數據，其意義見下圖。
第一幀數據：標志位為0
X ： D0、D1、D2 -- 為小數點位置( 0～4 )
Y ： D3 — 為重量符號( 1－負、0－正 )
D4 — 備用
G 18～G16：為重量數據
第二幀數據：標志位為0
G15～G8： 為重量數據
第三幀數據：標志位為1
G7～G0 ： 為重量數據
G0～G18： 由低到高構成重量（凈重）的19位二進制碼
五、 串行通訊接口與儀表的聯接和使用
▲！通訊接口輸出引線與計算機聯接必須準確無誤，倘若聯接錯誤，將損壞儀表輸出端口或計算 機通訊輸入端口，甚至嚴重損壞儀表和計算機及相應的外部設備。
▲！進行計算機通訊須具備必要的計算機技術和程序編制能力，須由專業技術人員參與或指導。非專業人員請不要隨意聯接。

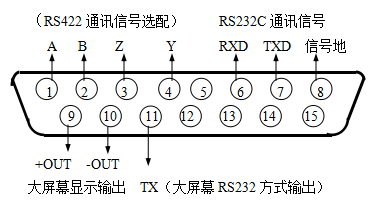

▲！通訊接口采用15芯RS232插頭座(與大屏幕共用)，其引腳定義見圖中6、7、8腳(RS232)或1、2、3、4腳(RS422)。
1.串行通訊說明：
串口數據格式為：n、8、1，即：8位數據位，一位停止位，無校驗位；XK3190-D10串行通訊方式分為連續通訊方式和指令通訊方式兩種，其中，連續方式中按通訊協議格式又分為3種；通過TF參數（詳細內容可參看本說明書第三章相關內容）可實現靈活選擇。下面僅對TF=0、1兩種情況做以說明。
(1). 連續方式(TF=0)：
所傳送的數據為儀表顯示的當前重量(毛重)數據。每幀數據由12組數據組成 。格式如下表：
| 第X字節 | 內容 |
注 解 |
舉 例 ( 發送＋20.00 ) | ||
| 內容 | 代碼 | 內容 | 十六進制代碼 | ||
| 1 | 開始 | (XON) | 02 | XON | 02 |
| 2 | +或- | 符號位 | 2B/2D | + | 2B |
| 3 | 稱量數據 | zui高位 | 30～39 | 0 | 30 |
| 4 | 30～39 | 0 | 30 | ||
| 5 | 30～39 | 2 | 32 | ||
| 6 | 30～39 | 0 | 30 | ||
| 7 | 30～39 | 0 | 30 | ||
| 8 | zui低位 | 30～39 | 0 | 30 | |
| 9 | 小數點位數 | 從右到左（0～4） | 30～34 | 2 | 32 |
| 10 | 異或校驗 | 高四位（*注2-5-1） |
異或校驗 ＝0x1B |
31 | |
| 11 | 低四位 | 42 | |||
| 12 | 結束 | X0FF | 03 | XOFF | 03 |
異或＝2⊕3⊕……8⊕9
注：異或校驗高、低4位的確定：異或和高、低4位如果小于、等于9，則加上30h，成為ASCII碼數字發送，例如：異或校驗高4位為6，加30h后，為36h即ASCII碼的6發送；異或和高、低4位如果大于9，則加上37h，成為ASCII碼字母發送，例如：異 或校驗高4位為B，加37h后，為42h即ASCII碼的B發送。
(2). 指令方式(TF=1)：
儀表按上位機所發送的指令，輸出相應的數據，上位機每發一次指令，儀表就相應地輸出一幀數據。上位機發送指令如下表。
| 第X字節 | 內 容 注 解 |
舉例 |
||
| 內容 | 說明 | 內容 | 命令代碼（十六進制） | |
| 1 | 開始 | XON（02） | XON | 02 |
| 2 | 地址編號 | A～Z（*注2-5-2） | Adr=1 | 41 |
|
3 |
命令（A~H） |
命令A(yù)：握手 |
例如： A命令 |
41 |
| 命令B：讀毛重 | ||||
| 命令C：讀皮重 | ||||
| 命令D：讀凈重 | ||||
| 命令E：取車號 | ||||
| 命令F：取貨號 | ||||
| 命令G：取客戶號 | ||||
| 命令H：取備注號 | ||||
| 4 | 異或校驗值 | 高四位 |
異或校驗值 2⊕3＝00 |
30 |
| 5 | 低四位 | 30 | ||
| 6 | 結束 | 03(X0FF) | XOFF | 03 |
異或＝2⊕3
儀表輸出內容如下表：
| 第X字節 | 內 容 及 注 解 | 舉例（A命令） | ||
| 內容 | 代碼(十六進制) | |||
| 1 | 02(XON) 開始 | XON | 02 | |
| 2 | 地址編號A～Z（*注2-5-2） | A | 41 | |
|
3 |
A～H |
命令A(yù)：握手 | A | 41 |
| 命令B：送毛重 | ||||
| 命令C：送皮重 | ||||
| 命令D：送凈重 | ||||
| 命令E：取車號 | ||||
| 命令F：取貨號 | ||||
| 命令G：取客戶號 | ||||
| 命令H：取備注號 | ||||
|
EOT(0x04)：命令錯誤 |
||||
| 4 | 按命令內容輸出相應數據 | 無數據 | 無數據 | |
| … | ||||
| n | ||||
| n+1 | 異或校驗 高四位 | 異或校驗＝00 | 30 | |
| n+2 | 異或校驗 低四位 | 30 | ||
| n+3 | 03(X0FF) 結束 | XOFF | 03 | |
異或＝2⊕3⊕……( n-1 ) ⊕n
儀表輸出時4～n的內容如下表：
| 命令A(yù) | 無數據 | 每幀由6組數據組成 |
| 命令B | 為毛重，格式： | 每幀由14組數據組成 |
| a： 符號(+或-) | ||
| b： 毛重值 ( 6位) | ||
| … (自高到低) | ||
| g | ||
| h： 小數點從右到左( 0～4) | ||
|
命令C |
為皮重，格式： | 每幀由14組數據組成 |
| a： 符號(+或-) | ||
| b： 皮重值 ( 6位) | ||
| … (自高到低) | ||
| g | ||
| h： 小數點從右到左( 0～4) | ||
|
命令D |
為凈重，格式： | 每幀由14組數據組成 |
| a： 符號(+或-) | ||
| b： 凈重值 ( 6位 ) | ||
| … (自高到低) | ||
| g | ||
| h： 小數點從右到左( 0～4) | ||
|
命令E |
為車號，格式： | 每幀由11組數據組成 |
| A： 車號第1位(zui高位) | ||
| … | ||
| E： 車號第5位(zui低位) | ||
|
命令F |
為貨號，格式： | 每幀由9組數據組成 |
| A：貨號第1位(zui高位) | ||
| B：貨號第2位 | ||
| C：貨號第3位(zui低位) | ||
| 命令G | 為客戶號： | 每幀由9組數據組成 |
| A：客戶第1位(zui高位) | ||
| B：客戶第2位 | ||
| C：客戶第3位(zui低位) | ||
|
命令H |
為備注號，格式： | 每幀由9組數據組成 |
| A：備注第1位(zui高位) | ||
| B：備注第2位 | ||
| C：備注第3位(zui低位) | ||
| 命令錯誤(0x04) | 無數據 | 每幀由6組數據組成 |
注：通訊地址1～26在使用中分別用A～Z的ASCII碼值替代，即進行儀表和計算機通訊時，通訊指令中要發送的通訊地址就是儀表此步輸入的數字對應的A～Z的ASCII碼值。
| 通訊地址（參數Adr=） | 通訊指令中的地址碼 | 通訊地址（參數Adr=） | 對應ASCII碼值 | ||||
| 地址編號 | ACSII碼值 | 地址編號 | ACSII碼值 | ||||
| 十六進制 | 十進制 | 十六進制 | 十進制 | ||||
| 01 | A | 41 | 14 | N | 4E | 78 | |
| 02 | B | 42 | 15 | O | 4F | 79 | |
| 03 | C | 43 | 16 | P | 50 | 80 | |
| 04 | D | 44 | 17 | Q | 51 | 81 | |
| 05 | E | 45 | 18 | R | 52 | 82 | |
| 06 | F | 46 | 19 | S | 53 | 83 | |
| 07 | G | 47 | 20 | T | 54 | 84 | |
| 08 | H | 48 | 21 | U | 55 | 85 | |
| 09 | I | 49 | 22 | V | 56 | 86 | |
| 10 | J | 4A | 23 | W | 57 | 87 | |
| 11 | K | 4B | 24 | X | 58 | 88 | |
| 12 | L | 4C | 25 | Y | 59 | 89 | |
| 13 | M | 4D | 26 | Z | 5A | 90 | |
儀表通訊參數的設置：
(1). 通訊參數
通訊參數由通訊地址、波特率、通訊方式三組參數組成。
(2). 參數設置方法詳見第三章第一節中通訊參數設置部分。
