一、LC200系列儀表概述 — TOP

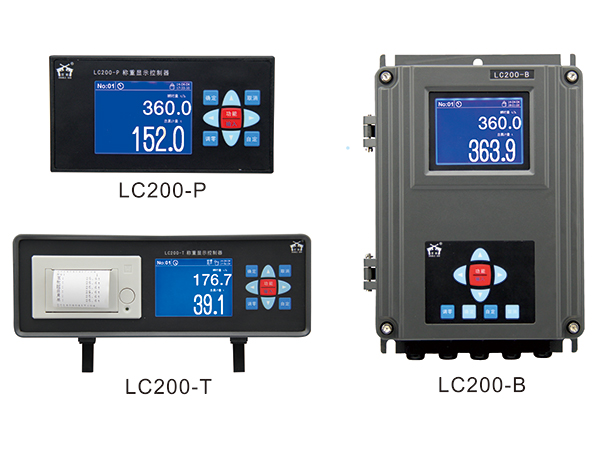

LC200系列儀表被設計用于諸如皮帶秤、配料秤、定量秤、料斗秤、減重秤、失重秤等連續累計自動衡器的稱重顯示控制器，并嚴格按照Q/140000LC001-2007《LC200稱重顯示控制器》企業標準研制生產。LC200系列儀表具有多種可選擇的通訊聯網接口和可擴展的控制接口，可以滿足用戶多種計量、檢測、控制和聯網的需求，全中文圖形顯示方式提供了豐富的運行數據和簡潔的操作界面，并具有盤裝、臺式、壁掛三種結構方式，用戶可根據安裝環境和使用方式選用相應的機型。
本說明書提供LC200系列儀表的選型、安裝、調試、操作和維護的方法。
儀表交貨時的注意事項
用戶拆開LC200儀表的包裝箱時，請認真確認：
- 1) 在運輸過程中是否有損壞
- 2) 儀表銘牌數據是否與訂貨一致
- 3) 隨儀表一起發送的附件是否齊全
- 4) 通電檢查儀表顯示功能和按鍵操作是否正常。
二、技術指標 — TOP
2.1工作原理 — TOP
儀表通過接收與皮帶秤或螺旋秤稱量段上輸送的物料重量成正比的模擬信號及與輸送帶運行速度或螺旋轉速成正比的脈沖信號或電壓，電流信號計算出物料的累計重量，流量，速度，載荷等數據。對定流量給料控制系統，儀表通過實際流量與設定的目標流量進行比較，根據其偏差及控制算法進行控制，輸出控制信號至相應控制設備（如變頻器，電振給料機等），從而改變給料機的實際給料量，使之達到目標流量。
2.2適用范圍例舉 — TOP
1. 計量皮帶秤2. 配料皮帶秤
3. 定量皮帶秤
4. 配料螺旋秤
5. 配料失重秤
6. 定量加料秤
2.3技術規格 — TOP
2.3.0總技術規格 — TOP
| 項目 | 技術指標 | |
| —般規格 | 電源范圍 | AC85~264V,50/60HZ |
| 功率 | <15W | |
| 電源保險絲容量 | 250V,0.5A | |
| 溫度范圍 | -10~40℃ | |
| 相對濕度 | <90%RH | |

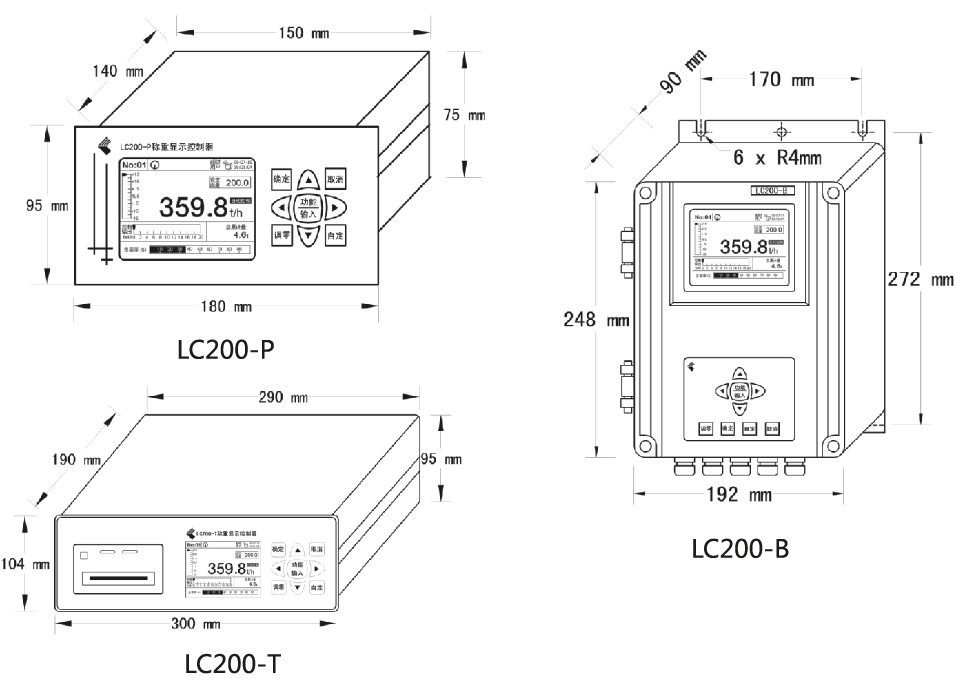

| 外形尺寸 | 盤裝開孔尺寸：153X78mm(寬X高） | |
| 盤裝箱體尺寸：150X75X140mm(寬X高X深） | ||
| 壁掛箱體尺寸：190X250X88mm(寬X高X厚） | ||
| 臺式箱體尺寸：275X94X200mm(寬X高X深） | ||
| 重量 | 1.5~3kg | |
| 環境防護能力 | 盤裝儀表和臺式儀表防護能力不低于IP51級 | |
| 壁掛儀表防護能力不低于IP62級 | ||
| 累計量顯示范圍 | 0~999999t，0~999999Kg | |
| 校準時累計量分度值 | 0.1kg | |
| 瞬時流量顯示范圍 | 0~9999t/h，0~9999Kg/h | |
| 靜電放電 | 接觸放電：6kV(試驗等級為3級） | |
| 電磁兼容 | 電快速瞬變脈沖群 | 電源端口：電壓峰值：lkV(試驗等級為2級） |
| 信號線端口：電壓峰值：0.5kV(試驗等級為1級） | ||
| 抗電磁場福射 | 頻率：80MHz至1000MHz | |
| 場強：3V/m(試驗等級為2級） | ||
| 調制：80%調幅，1kHz正弦波 | ||
| 重量信號 | 非線性誤差 | <0.03%F.S |
| 傳感器激勵電壓/電流 | DC5V，150mA,可連接8個350Ω的傳感器 | |
| 輸入信號范圍 | 0~15mV | |
| A/D內碼 | 100000(10mV) | |
| A/D轉換速率 | 100次/秒(典型值，可設置其它速率） | |
| 儀表靈敏度 | 0.1μV/d | |
| 線纜長度 |
模擬傳輸500m(Max.RVVP6x0.5mm²) 數字傳輸1200m(Max.RVVP2x0.5mm²) |
|
| 速度信號 | 速度傳感器類型 |
1:NPN集電極開路光電式 2:二線制磁電式 3:二線制或三線制（NPN)接近開關 |
| 速度傳感器電壓/電流 | DC12V,50mA(Max) | |
| 頻率范圍 | 1~2000Hz | |
| 信號電壓幅度 | >4V(峰-峰） | |
| zui大信號電壓幅度 | 60V(峰-峰） | |
| 滯后電壓 | ±0.3V | |
| 線纜長度 |
模擬傳輸500m(Max.RVVP3x0.5mm²) 數字傳輸1200m(Max.RVVP2x0.5mm²) |
|
| 模擬量輸出 | 數量 | 2路光隔輸出 |
| 電流輸出 | 0~20mA，4~20Ma可選擇 | |
| 電壓輸出 | 0~5V,0~10V，可選擇 | |
| 使用外置電阻器將電流轉換為電壓。 | ||
| 例如：500Ω電阻可將20mA轉換為10V。 | ||
| zui大負載 | 500Ω(0~20mA，4~20mA) | |
| 分辨率 | 12位 | |
| 精度 | 0.001 | |
| 隔離電壓 | 1000VDC(Min.) | |
| 功能 | 1:PI控制輸出2:輸出流量信號 | |
| 模擬量輸入 | 電流輸入 | 0~20mA，4~20mA可選擇 |
| 電壓輸入 | 0~5V，0~10V可選擇 | |
| 輸入阻抗 | 150〇(0~20mA，4~20mA)>10KQ(0~10V，0~5V) | |
| 分辨率 | 10位 | |
| 精度 | 0.2% | |
| 功能 | 1:設定給定流量2:速度信號 | |
| 開關量輸出 | 數量 | 4路，其中D01、D02、D03為電磁繼電器，D04為光耦輸出 |
| 隔離電壓 | 2500VDC(Min.) | |
| 負載 | 電磁繼電器：zui大AC250V，zui大2A; | |
| 光耦：zui大DC55V，zui大50mA | ||
| 功能 |
1:噸脈沖輸出 2:故障報警輸出 3:配料皮帶機啟動 4:預給料機啟動 5:缺料輸出 6:電流環大屏幕顯示累計量（僅限D(zhuǎn)04) 7:電流環大屏幕顯示瞬時量（僅限D(zhuǎn)04) 8:電子秤運行 9:定量停機 |
2.3.1 LC200-B技術規格 — TOP
| 項目 | 技術指標 |
| 電源范圍 | AC85~264V,50/60HZ |
| 功率 | 〈15W |
| 電源保險絲容量 | 250V,0.5A |
| 溫度范圍 | -10~40℃ |
| 相對濕度 | <90%RH |
| 外形尺寸 | 190X250X88mm(寬X高X厚） |
| 自重 | 1.5~3kg |
| 環境防護能力 | 不低于IP62級 |
| 累計量顯示范圍 | 0~999999t，0~999999Kg |
| 校準時累計量分度值 | 0.1kg |
| 瞬時流量顯示范圍 | 0~9999t/h，0~9999Kg/h |
| 靜電放電 | 接觸放電：6kV(試驗等級為3級） |
2.3.2LC200-P技術規格 — TOP
| 項目 | 技術指標 |
| 電源范圍 | AC85~264V,50/60HZ |
| 功率 | 〈15W |
| 電源保險絲容量 | 250V,0.5A |
| 溫度范圍 | -10~40℃ |
| 相對濕度 | <90%RH |
| 外形尺寸 | 150X75X140mm(寬X高X深） |
| 自重 | 1.5~3kg |
| 環境防護能力 | 不低于IP51級 |
| 累計量顯示范圍 | 0~999999t，0~999999Kg |
| 校準時累計量分度值 | 0.1kg |
| 瞬時流量顯示范圍 | 0~9999t/h，0~9999Kg/h |
| 靜電放電 | 接觸放電：6kV(試驗等級為3級） |
2.3.3LC200-T技術規格 — TOP
| 項目 | 技術指標 |
| 電源范圍 | AC85~264V,50/60HZ |
| 功率 | 〈15W |
| 電源保險絲容量 | 250V,0.5A |
| 溫度范圍 | -10~40℃ |
| 相對濕度 | <90%RH |
| 外形尺寸 | 150X75X140mm(寬X高X深） |
| 自重 | 1.5~3kg |
| 環境防護能力 | 不低于IP51級 |
| 累計量顯示范圍 | 0~999999t，0~999999Kg |
| 校準時累計量分度值 | 0.1kg |
| 瞬時流量顯示范圍 | 0~9999t/h，0~9999Kg/h |
| 靜電放電 | 接觸放電：6kV(試驗等級為3級） |
三、安裝與調試 — TOP
3.1安裝 — TOP
3.1.1基本要求 — TOP
1.環境溫度
本系列儀表要求在-10°C~40°C，濕度低于85%的環境工作。2.安裝現場
- (1) 本系列儀表的安裝現場應滿足以下條件：
- (2) 無腐蝕、易燃易爆氣體、液體。
- (3) 無嚴重粉塵、漂浮性的纖維及金屬顆粒。
- (4) 安裝或放置場所無強烈震動。
- (5) 避免陽光直射。
- (6) 無強電磁干擾。
3.供電和?接地
LC200系列顯示儀表使用帶有保護地的220V交流電源，如果沒有保護地，需另外接地線以保證安全。注意不要將地線直接接到其它設備上。3.1.2安裝方法 — TOP
LC200-P(盤裝式顯示儀表)盤裝：
- (1) 在安裝面板上，根據安裝位置開方孔153x78mm。
- (2) 將儀表兩側的插條從導軌內抽除，然后將儀表從安裝面板前面插入方孔內，然后從面板后面將儀表兩側的插條插入導軌并鎖緊固定螺絲。
- (3) 到達儀表接線端子的線纜，應在接近端子的地方具有可靠的承重和固定卡子或線槽，以免接線端子由于線纜重力導致滑脫或接觸不良。
LC200-B(壁掛式顯示儀表)壁掛：
- (1) 在混凝土、磚墻等可靠結實的墻壁上安裝4個M8螺栓，間距為170x272mm。
- (2) 將儀表背后的4個安裝孔對齊到安裝螺栓并鎖緊固定螺母。
- (3) 到達儀表接線端子的線纜，應在接近端子的地方具有可靠的承重和固定卡子或線槽，以免接線端子由于線纜重力導致滑脫或接觸不良。
LC200-T（臺式顯示儀表）臺式：
- (1) 在操作平臺上妥善放置儀表，若儀表有自行滑落的可能，應采取防滑保護或限制措施。
- (2) 儀表后方應至少有30cm以上的接線空間。
- (3) 到達儀表接線端子的線纜，應在接近端子的地方具有可靠的承重和固定卡子或線槽，以免接線端子由于線纜重力導致滑脫或接觸不良。
3.2儀表配線 — TOP
3.2.0注意事項 — TOP
- (1) 儀表電源輸入口及接地用接線柱必須可靠接地。
- (2) 儀表通電前應認真核實輸入電壓是否與要求一致。
- (3) 禁止將傳感器信號電纜與電源電纜、電氣電纜混合布線，應保持合理距離（按相關規范布線），以避免可能造成的干擾與感應雷擊。
- (4) 控制器背面接口電纜自處應留有足夠的自由空間與自由長度，以便于維修時拔插。
- (5) 禁止利用儀表的輸出電壓為本操作手冊規定之外的設備供電。
- (6) 為過電流保護與停電維護的方便，建議將儀表通過空氣開關與電源相連。
3.2.1配線要求 — TOP
- 1. 屏蔽電纜的屏蔽層不可懸空，屏蔽層接入各自的SHIE端子。
- 2. 為了減少重量信號被干擾的程度，重量信號和速度信號建議不要使用同一根屏蔽電纜，使用獨立的屏蔽電纜。
- 3. 重量信號線長度在60m以內可以采用四芯屏蔽電纜(RVVP4X0.5mm2)，超過60m推薦使用六芯屏蔽電纜(RVVP6X0.5mm2)，電纜zui長距離為300m。
- 4. 速度信號線推薦使用三芯屏蔽電纜(RVVP3X0.5mm2)，電纜zui長距離為300m。
- 5. 模擬量輸入、輸出信號線推薦使用二芯屏蔽電纜(RVVP2X0.5mm2)，電纜zui長距離為500m。
- 6. RS485通訊線推薦使用二芯屏蔽電纜(RVVP2X0.5mm2)，電纜zui長距離為1200m。
- 7. CAN通訊線根據通訊距離長度，選用2X0.5mm2或2X1mm2雙絞線屏蔽電纜，電纜zui長距離為l0km(5Kbps)。
- 8. 以太網通訊線選用5類以上雙絞線。
- 9. 開關量輸入、輸出信號線選用導線截面積不小于0.5mm2多股軟線護套電纜或屏蔽電纜。

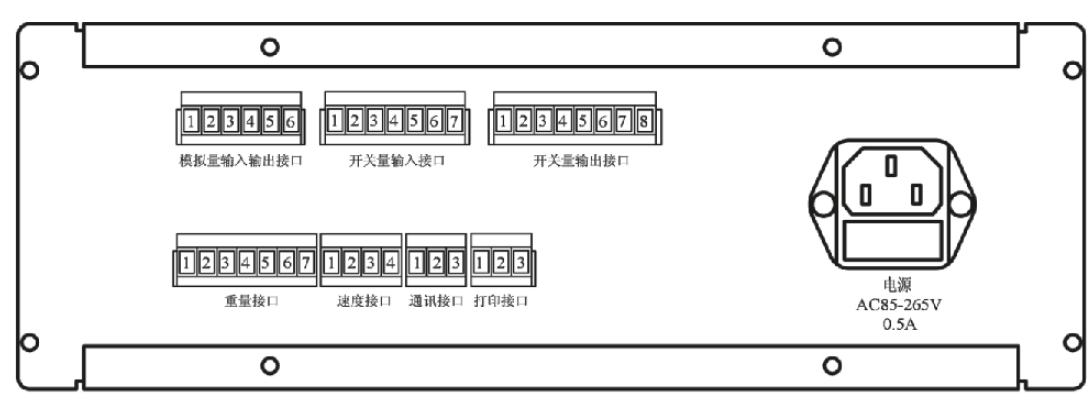

3.2.2接線端子布局 — TOP
3.2.2.1盤裝式儀表接線端子布局
LC-200-B（盤裝）接線端子布局

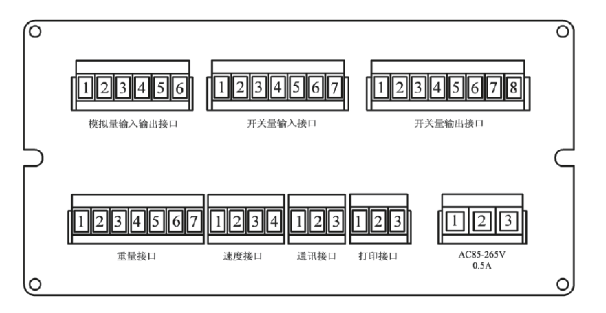

3.2.2.2臺式儀表接線端子布局
LC-200-T（臺式）接線端子布局

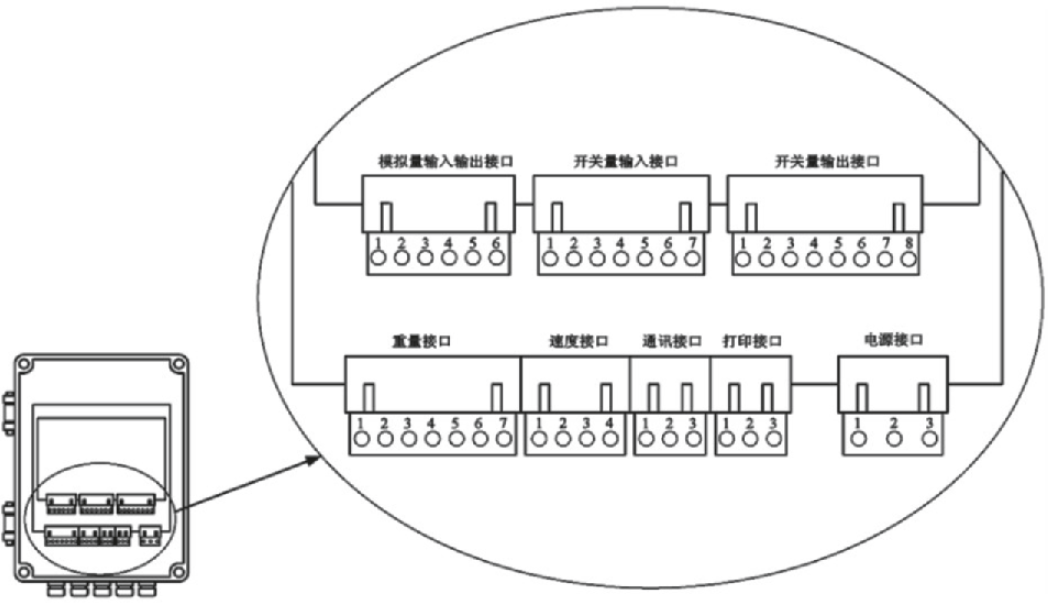

3.2.2.3壁掛式儀表接線端子布局
LC-200-B（壁掛式）接線端子布局
3.2.3模擬量輸入輸出接口的連接 — TOP

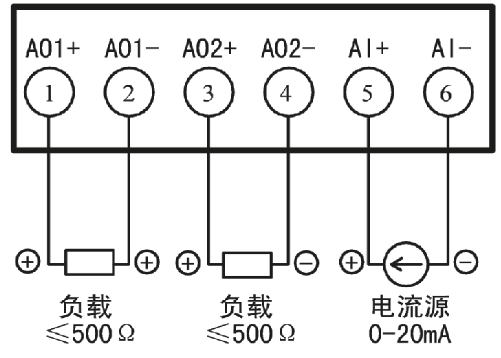

模擬量輸入輸出接口的電流范圍為0-20mA，連接如下圖所示。
3.2.4開關量接口的連接 — TOP
3.2.4.1開關量輸入接口?的連接
開關量輸入接口可外接無源接點或外接10-30V直流電壓信號。

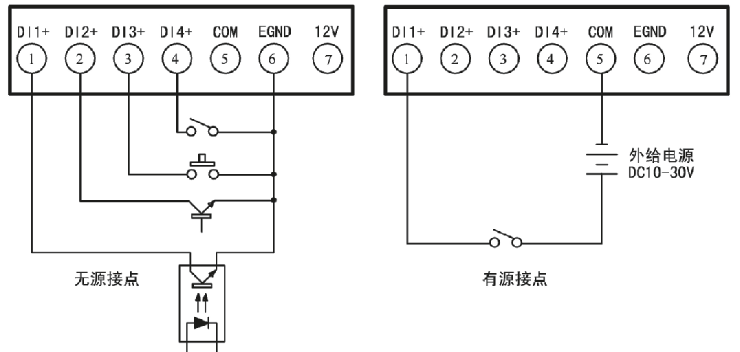

下圖舉例說明了4路外接無源觸點和1路外給直流電壓信號的例子。
3.2.4.2開關量輸出接口的連接

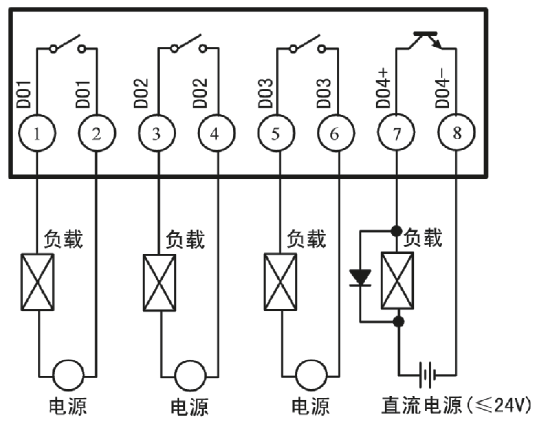

開關量輸出接口第1、2、3路為繼電器觸點輸出，第4路為光隔0C門輸出。因此第1、2、3路可直接控制外部負載如接觸器等設備，第4路需外給直流電壓(zui大24V)才能控制負載注意外部負載。注意：對于第1、2、3路的外部負載不要超過繼電器觸點容量，第4路外部負載電流不要超過光隔的zui大負載能力。
3.2.5重量接口的連接 — TOP

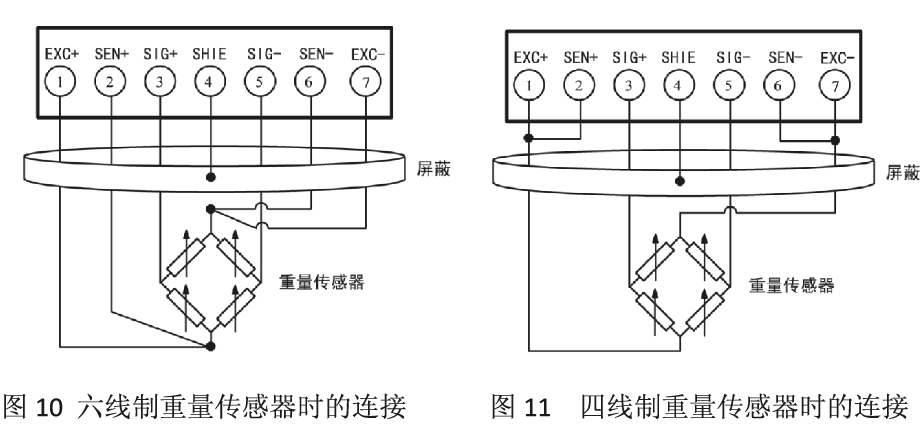

LC200系列儀表具有2種重量信號的連接方式：模擬方式和數字方式。當采取模擬方式時，外部重量傳感器直接接入重量接口。

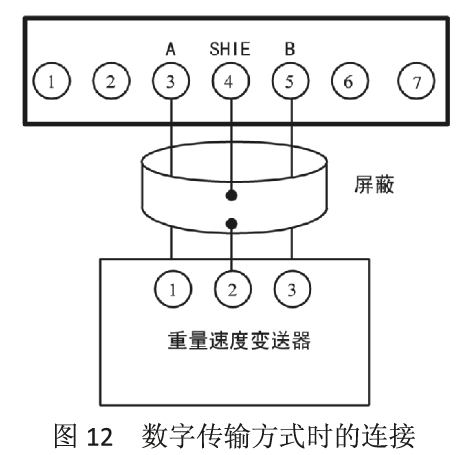

當采取數字方式時，重量接口將通過RS485數據總線通訊方式，獲取在遠程安裝的重量速度變送器采集到的重量信號（也包括速度信號）。
3.2.6速度接口的連接 — TOP

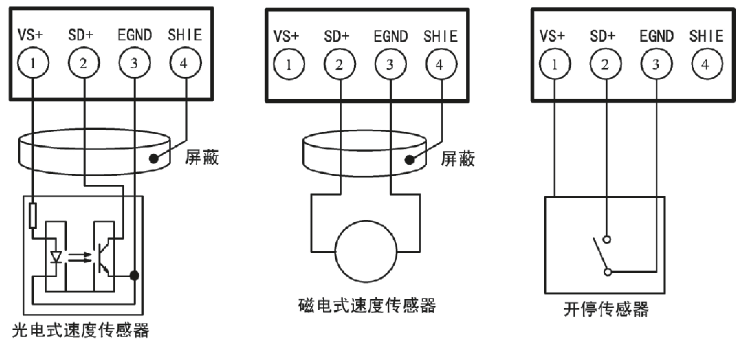

速度傳感器通常具有2種類型：光電式速度傳感器和磁電式速度傳感器，當儀表設置為速度內給方式時，速度傳感器也可采用皮帶開停傳感器代替。當重量采用數字方式連接時，速度信號將由遠程的重量速度變送器提供，故速度接口空閑不用。
3.2.7通訊接口的連接 — TOP

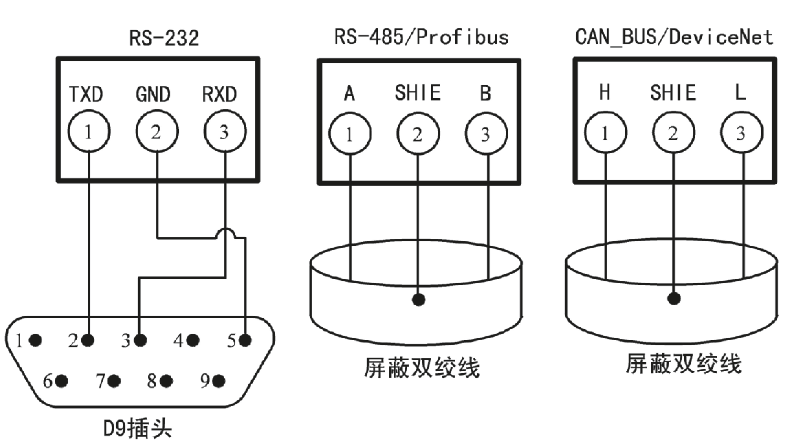

LC200系列儀表通過可選的通訊接口板，支持RS232、RS485、Profibus、CANBUS、Ethernet等通訊方式。下圖顯示了不同方式時的連接方法。采用Ethernet通訊方式時，儀表將另外提供標準的RJ45網絡插座供連接。
3.2.8打印機接口的連接 — TOP

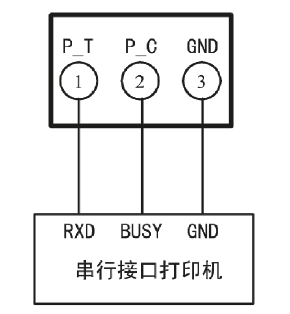

打印接口與外接串行通訊微型打印機器連接。
3.2.9電源接口的連接 — TOP

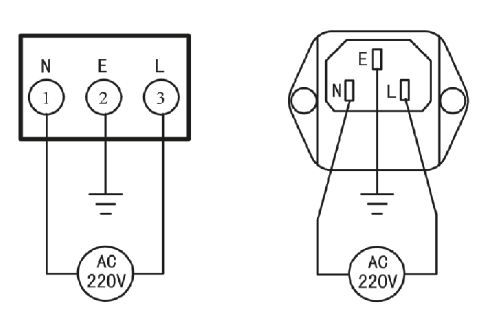

外接單相220V交流電源，并注意E極應連接到可靠的接地線上。
