XK3208-A5儀表為ICS-XF皮帶秤的配套儀表，為觸摸屏設計，本文接受了XK3208-A5儀表參數的設置方法。
可通過“皮帶秤基本信息設置”窗口和“計量參數設置”窗口對XK3208-A5稱重顯示控制器進行設置。
1 皮帶秤基本信息設置
在“基本數據”窗口中點擊“秤基本信息”按鈕進入“皮帶秤基本信息設置”窗口，如下圖所示：
在該窗口中，可設置皮帶秤的名稱，修改本儀表的IP地址，設置每日班數及每班對應的時間等。
1.1 皮帶秤名稱
該參數標記本皮帶秤的名稱，它將作為通信幀中的一個字段被發送。
1.2 每日班數及班開始時間
每日班數可設置的范圍為1～每個班的開始時間應各不相同。“第一班開始時間”對應的時刻同時也是每日、每月和每年的開始時刻，日累計將在每日的這個時刻清零并重新累計，月累計將在每月1日的這個時刻清零并重新累計，年累計將在每年1月1日的這個時刻清零并重新累計。
2 計量參數設置

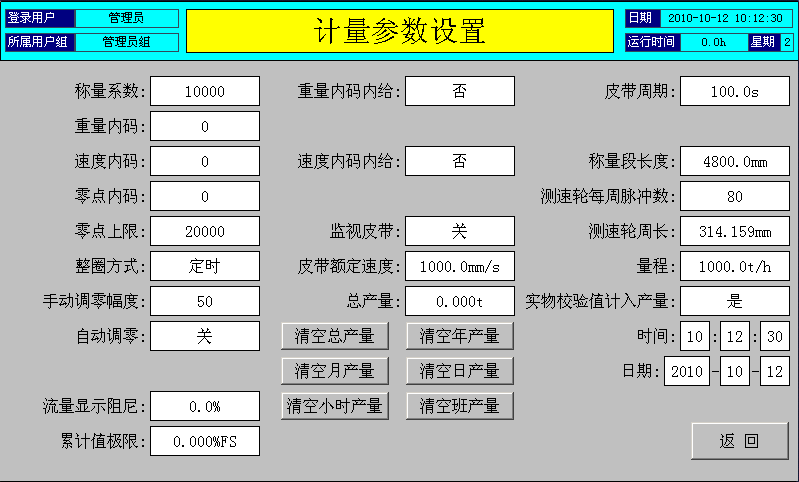

在“基本數據”窗口中點擊“計量參數設置”按鈕進入“計量參數設置”窗口，如圖10所示。
2.1 稱量系數
該參數與計量結果為線性關系，一般應由儀表通過執行掛碼標定或實物標定自行調整，也可手動修改。
設置范圍：1～100000
2.2 重量內碼
當重量信號實測時，該參數顯示當前稱重傳感器信號經AD轉換后的數字量值；當重量信號內給時，該參數顯示內給的重量數字量值。
顯示范圍：0～635
2.3 速度內碼
當速度信號實測時，該參數顯示當前速度傳感器每秒發出的脈沖數；當速度信號內給時，該參數顯示內給的每秒速度脈沖數值。
顯示范圍：0～10000
2.4 零點內碼
皮帶空轉一周的平均重量內碼。一般應由儀表通過執行調零操作自行調整，也可手動修改。
設置范圍：0～635
2. 零點上限
當重量內碼大于該參數所設定的值時，將不能進行調零操作。
設置范圍：1～635
2.6 整圈方式
設定儀表計算皮帶轉過整圈的方式。
定時：儀表以計時的方式確定皮帶是否轉過整圈。從某一時刻起，皮帶運行的時間到達“皮帶周期”所設定的時間長度時，認為皮帶轉過一整圈。如儀表設定整圈方式為“定時”，請正確設定“皮帶周期”參數。
定長：儀表以測量長度的方式確定皮帶是否轉過整圈。長度測量是通過對速度內碼的累積進行的。如儀表設定整圈方式為“定長”，請正確設定“皮帶周長”、“測速輪每周脈沖數”及“測速輪周長”等參數。
2.7 手動調零幅度
手動執行調零時，儀表至少要計算兩次零點值，即，皮帶至少要空轉兩圈。如果這兩次得到的零點值之差小于本參數所設置的值，則調零成功，否則，繼續進行調零，直到相鄰兩次調零操作的結果值之差小于該值為止。
設置范圍：1～635
2.8 自動調零
設定儀表是否對皮帶秤進行自動調零，即零點跟蹤。
開：打開自動調零功能。
關：關閉自動調零功能。
2.9 自動調零幅度
自動調零功能打開時，皮帶每轉過一整圈，儀表就對本圈平均重量內碼與零點內碼進行比較，如二者之差小于本參數設定的值，則用本圈平均重量內碼值作為新的零點。反之，保持原零點不變。
設置范圍：0～635
2.10 流量顯示阻尼
設定顯示變化的速度。阻尼值越高，響應速度就越慢。該參數值不影響計量結果。
設置范圍：0～99.9%
2.11 累積值極限
該參數是相對于量程的一個百分數，當流量的絕對值小于量程乘以本百分數時，將不進行累積。例如，量程設定為1000t/h，累積值極限設為3.000%FS，則流量為29t/h（< 1000t/h×3.000% ）時，產量不會進行累積；而流量為31t/h（> 1000t/h×3.000% ）時，產量將進行累積。該參數對掛碼校驗和實物校驗無作用。
設置范圍：0～100.000%
2.12 重量內碼內給
設定是否由儀表內部給定重量內碼。
是：重量信號不進行實際采集，重量內碼由儀表內部給定。
否：重量內碼由稱重傳感器實際采集的重量信號經AD轉換后得到。
2.13 重量內碼內給值
當“重量內碼內給”設定為“是”時，該參數設定內給值的大小。
設置范圍：0～635
2.14 速度內碼內給
設定是否由儀表內部給定速度內碼。
是：速度信號不進行實際采集，速度內碼由儀表內部給定。
否：速度內碼由速度傳感器實際采集的信號經計數后得到。
2.1 速度內碼內給值
當“速度內碼內給”設定為“是”時，該參數設定內給值的大小。另，當“監視皮帶”功能開啟時，該參數也作為速度內給值。
設置范圍：0～10000
2.16 監視皮帶
設定是否通過監視皮帶的啟停來內給速度內碼。皮帶的啟停是通過監視速度傳感器的信號有無實現的，即，當速度內碼非內給時，如果速度傳感器輸出信號不為零，則認為皮帶正在運轉；如果速度傳感器輸出信號為零，則認為皮帶停止。
開：監視皮帶功能開啟。當皮帶運轉時，速度內碼由儀表內部給定。
關：監視皮帶功能關閉。
2.17 皮帶額定速度
皮帶正常運行時的速度值。
設置范圍：>0.1mm/s
2.18 皮帶周期
皮帶運行一整圈的時長。
設置范圍：1.0～100000.0s
2.19 皮帶周長
皮帶運行一整圈的長度。
設置范圍：1.000～100000.000m
2.20 稱量段長度
設置本皮帶秤的有效稱量段長度。
設置范圍：1.0～10000.0mm
2.21 測速輪每周脈沖數
測速傳感器每轉過一周所發出的脈沖個數。
設置范圍：1～10000
2.22 測速輪周長
測速傳感器測速輪的周長。
設置范圍：1.000～10000.000mm
2.23 量程
設定本皮帶秤的zui大稱量值。
設置范圍：1.0～100000.0t/h
2.24 實物校驗值計入產量
設定在實物校驗時所產生的累積值是否要計入產量中。
是：將實物校驗時所產生的累積值計入產量中。
否：不將實物校驗時所產生的累積值計入產量中。
2.2 時間
設置儀表時間，格式為“時：分：秒”。
2.26 日期
設置儀表日期，格式為“年-月-日”。
2.27 清空產量按鈕
點擊相應按鈕將對總產量、年產量、月產量、日產量、班產量以及小時產量清零。
