注：安裝前請檢查安裝螺桿預緊力，如有松動請先預緊后安裝！

一、功能特點

1、傳感器激光焊接密封，環境適應性較強；

2、球形聯接件，始終保持模塊的垂直稱重狀態；

3、支撐螺栓，防止設備傾覆且方便維護；

4、接地裝置，保護傳感器免受電源浪涌沖擊；

5、過載保護裝置，保護傳感器免受沖擊力；

二、模塊安裝

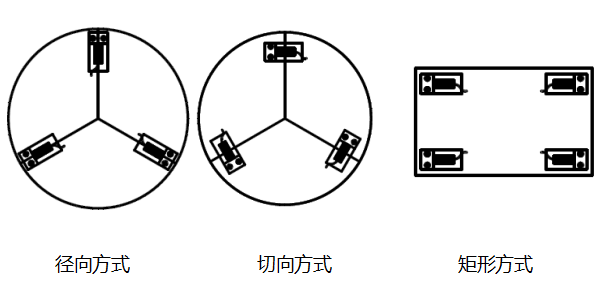

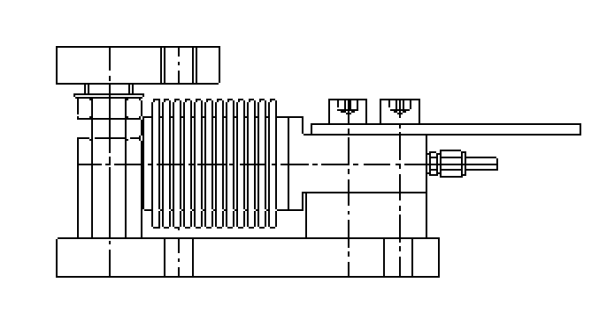

1、安裝方式

2、現場安裝注意事項

安裝前請檢查基礎狀況：各安裝點平面落差控制在3 mm以內，同一基礎面水平度應控制在1mm/m以內，基礎承載能力要求大于傳感器的量程。

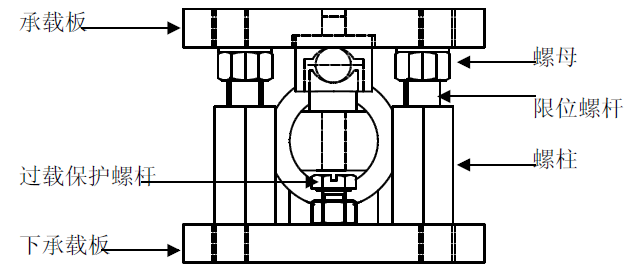

1）模塊安裝之前，請將承載板調到水平狀態；

2）模塊安裝完畢，將螺母松開與螺柱擰緊；

3）如果上述方法無法進行可在模塊安裝之前進行調節，將限位螺桿松開2mm，螺母與螺柱擰緊，再進行安裝；（條件不足可選用此方法）

4）將螺柱與下承載板擰緊，用螺母將限位螺桿鎖緊于螺柱，使限位螺桿真正達到限位防止設備傾覆的目的；

5）電纜色標（常規傳感器線標，主要以合格證線標為準）

+激勵	-激勵	+反饋	-反饋	+倍號	-倍號	屏蔽
紅	黑	藍	黃	綠	白	黑



3、容器與管道的連接：

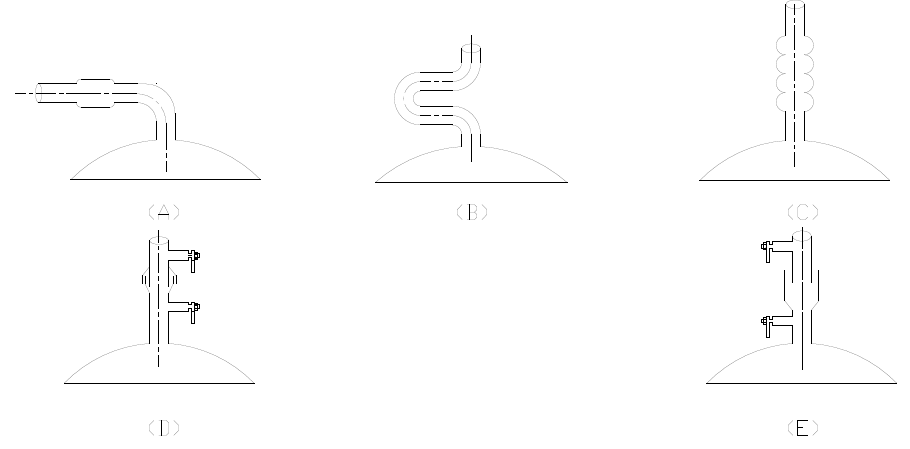

容器與管道連接有多種方式（參考下圖），統稱為軟連接?？筛鶕?jù)用戶現場的使用狀況設計不同的軟連方式。

1）A圖為柔性軟管連接；2）B圖為U型性軟管連接；3）C圖為波紋管連接；4）DE圖為套管連接；

為了保證電子容器稱重的準確度，必須根據管道內輸送物質的化學特性，選擇不同的軟連方式。（A、B、C）圖用于非揮發性液體，（D、E）圖用于揮發性液體。

為保證電子容器的計量性能以下條件：

a.容器本身不受任何外力影響能自由晃動；b.管道與容器選用軟連接

注：設備調試過程中，若出現角差偏差過大、儀表回零較差、砝碼加載后重量值偏小或無變化，請檢查模塊限位部分有無卡死或輕微摩擦影響；檢查設備外圍硬件連接有無外力影響，例如：管道的死連接對稱重的影響。
